主板上电源的连接
　　目前在主板上的电源分AT电源和ATX电源两种，与主板的连接各不相同。AT电源只能与AT电源接口连接，ATX电源只能与ATX电源接口连接。部分主板配置的AT电源和ATX电源两种接口，则两种电源均可使用。
　　1.AT电源与主板的连接
　　AT电源插槽是连接电源与主机板的12针插槽，主板上的AT电源接口如图所示。主板、键盘和所有接口卡都是经由电源插槽供电。电源插槽看似连在一起，实际上分为两个插头，其号为P8和P9。它的电源线接脚含义如下表所示。

　　AT电源接口定义
　　接头　　 接脚　 颜色　用途　　　　　　　　接头　　接脚　　颜色　用途
　　　　　　　1　　　橙　　发出电源良好信号　　　　　　　1　　　黑　　接地
　　　　　　　2　　　红　　+5V电源　　　　　　　　　　　 2　　　黑　　接地
　　P8　　　　3　　　黄　　+12电源　　　　　　　P9　　　 3　　　白　　-5V
　　　　　　　4　　　蓝　　-12V电源　　　　　　　　　　　4　　　红　　+5V
　　　　　　　5　　　黑　　接地　　　　　　　　　　　　　5　　　红　　+5V
　　　　　　　6　　　黑　　接地　　　　　　　　　　　　　6　　　红　　+5V

　　在插接时，应注意将P8与P9的两根接地黑线紧靠在一起，在整个插槽中间。
　　2.ATX电源与主板的连接

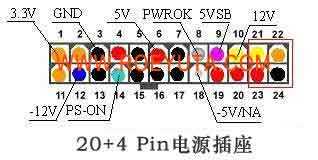

　　ATX电源接口是一个20+4针的长方形插座，具有防插反设计，不可能有反接的情况出现，除非用力过大。因此，在接插时，只要把方向弄对，轻缓插入即可完成主板电源的连接。ATX电源接口如图所示。

ATX电源接口定义
1   3.3V    提供 +3.3V 电源
2   3.3V    提供 +3.3V 电源
3   GND     地线
4   5V      提供 +5V 电源
5   GND     地线
6   5V      提供 +5V 电源
7   GND     地线
8   PW-OK Power OK，指示电源正常工作
9   5VSB    提供 +5V Stand by电源，供电源启动电路用
10  12V     提供 +12V 电源
11  3.3V    提供 +3.3V 电源
12  -12V    提供 -12V 电源
13  GND     地线
14  PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭
15  GND     地线
16  GND     地线
17  GND     地线
18  -5V     提供 -5V 电源
19  5V      提供 +5V 电源
20  5V      提供 +5V 电源
21  12V     提供 +12V 电源
22  3.3V    提供 +3.3V 电源
23  5V      提供 +5V 电源
24  GND     地线
