先来看看M2接口SSD的威力有多强
来源:ZOL在线    访问次数:Loading    发布日期:2014.10.24

一只木桶能盛多少水,并不取决于最长的那块木板,而是取决于最短的通过多年的发展,从最早期的命令行模式,到多媒体电脑,再到3D时代,再到现在高清甚至超清的年代,cpu,显卡,主板等技术都日新月异。唯独硬盘发展是最慢的。慢慢变成了主机中明显的短板。
SSD出现有效解决了系统响应速度慢,游戏加载时间冗长的烦恼。但是这还是不够快。
有没有想过,sata3接口,已经成为了ssd的瓶颈呢?荣盛达电源



这是一个512GB SSD的测试,性能相当不错

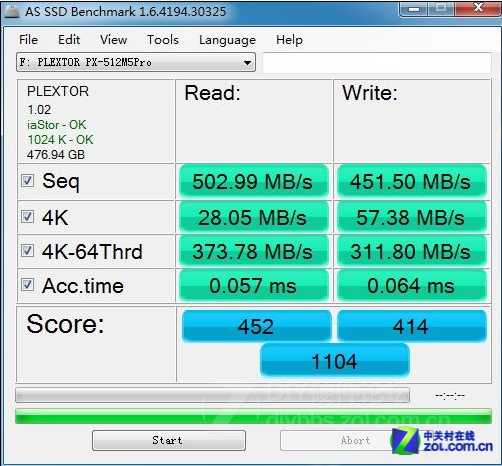

但是对比一下,居然和256GB SSD毫无优势。要知道,同样的浦科特M5pro SSD,主控,芯片全部一样。按照常规SSD性能和容量成正比,但是为何512GB SSD却是毫无优势?愿意出自sata3瓶颈。
为了突破sata3瓶颈,自然就需要更快的接口。M.2接口。荣御达电源
随着Z97的发布,m.2接口会出现在桌面级主流平台。


新一代M.2接口绕开DMI总线,取道带宽富裕的PCIe总线,为SSD突破SATA3.0速率限制创造最为重要的条件。
 M.2原名为NGFF接口,它是为超极本(Ultrabook)量身定做的新一代接口标准,以取代原来基于mini PCIe改良而来的mSATA接口。无论是更小巧的规格尺寸还是更高的传输性能M.2都远胜于mSATA。
M.2接口仅仅用于超级本吗?当然不是。台式机更加需要澎湃的性能。因此,intel在9系列芯片组Z97,H97,原生支持m.2接口。
最关键的是,M.2可以提供10Gbps的传输带宽,媲美SATA Express但是小巧得多。
另外,9系列还会支持启动保护(Boot Guard)设备保护技术,但是据说需要搭配Haswell Refresh处理器才行。
当然了,m.2并不是一个全新的接口,前面提及了,早在高端超级本上面就已经有应用了。
当然了,之前玩过一块黑科技主板,990FX,自带m.2接口的,据说8系列也有这样子的主板。

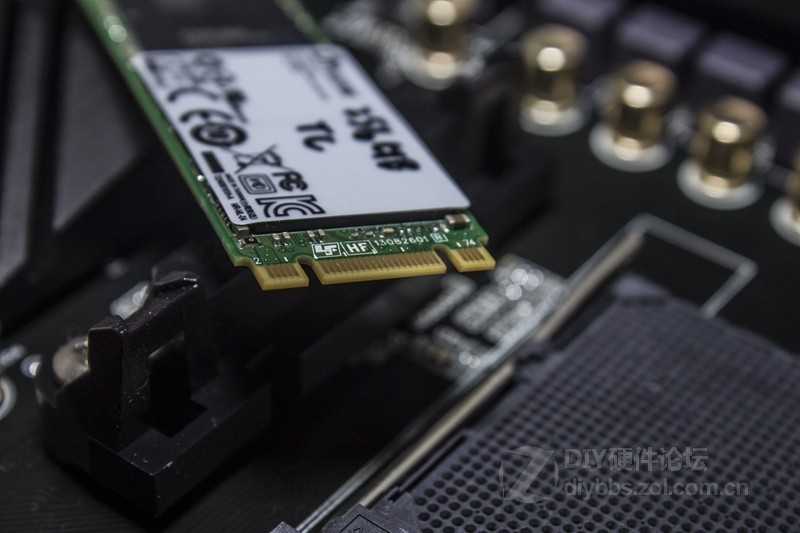

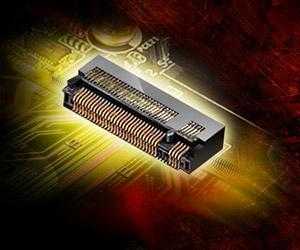

第一次见到M.2接口的真面目


这是一块浦科特的M6I 256GB SSD
M.2作为mSATA接口的后继者同样保留了SATA与PCIe之间切换的灵活性。SSD厂家通过金手指缺口定义“Socket2”运行PCI-E 2X传输模式还可兼容SATA;或者“Socket3”全速运行PCI-E 4X传输模式。
小的缺口是B key,单独使用B key可以保证对sata3的兼容性,但是速度比较弱,因为仅仅运行在pci-E 2x的带宽;大的缺口为M key,当B key和M key同时使用,才能发挥m.2接口的威力,达到pci-E 4X的速度

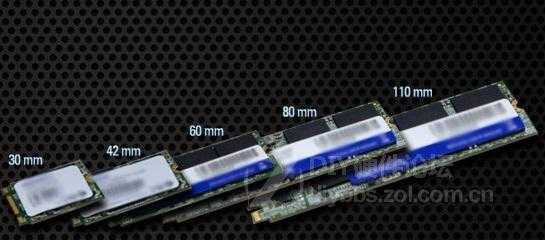

M.2 SSD 市售的尺寸 为22mm宽,具有不同的30毫米、42毫米、60毫米、80和110毫米长度

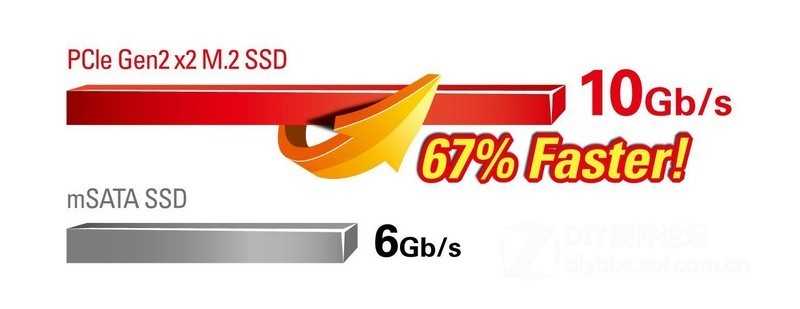

对比于过往的mSATA接口


mSATA是另一种SATA的I/O解决方案,但它基本上是一个SATA接口与一个不同的连接器(如微型USB转USB ),所以I/O速度几乎是相同的。另一方面,一个PCIe接口M.2接口的理论速度是根据PCI Express的带宽它从板载芯片组使用。例如,一个PCI-E X2速率的PCIe M.2设备能够达到高达10Gb/s的。


安装方法非常简便
只要对准接口插入,再用小螺丝固定即可

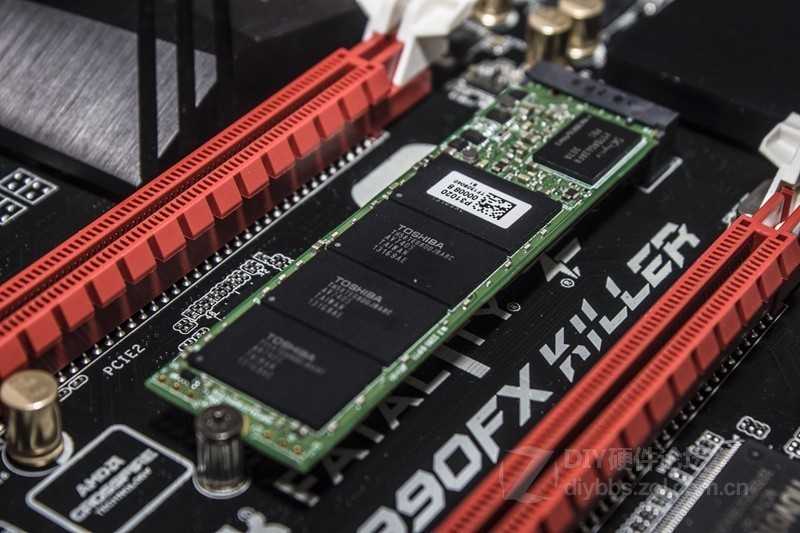

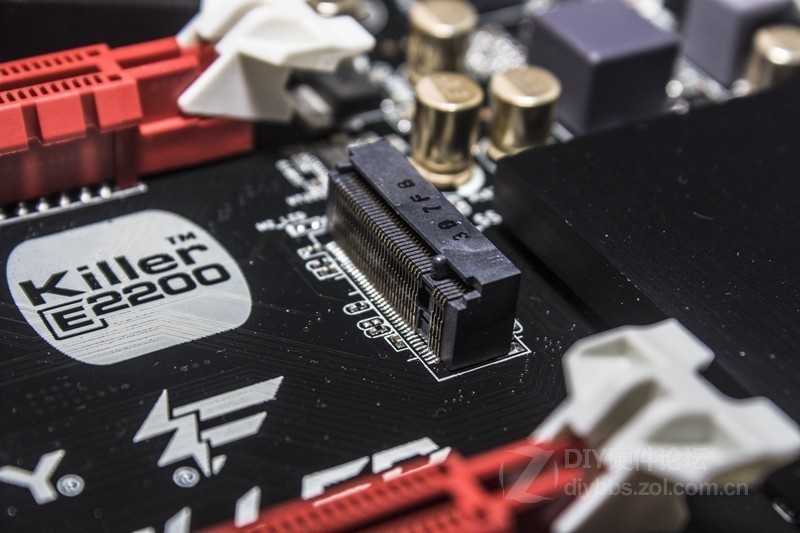

位置在第一第二两条pci-E 16x槽之间,放心,不会对显卡有任何影响的

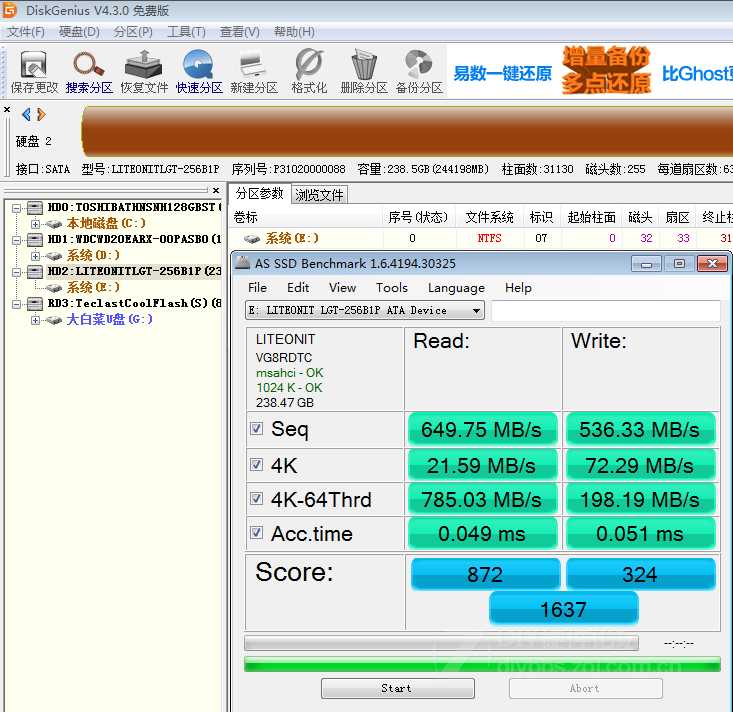

单个m.2接口256GB SSD的性能已经非常厉害

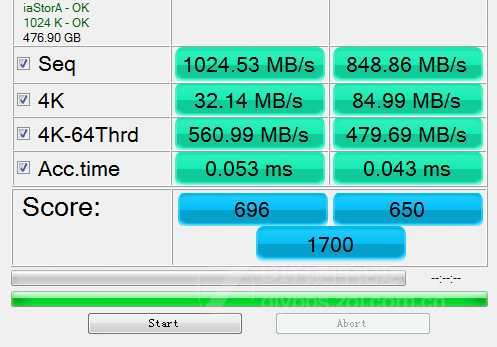

几乎直追拥有两个sata3通道,两个256GB SSD组raid0的数据
AS SSD benchmark得分几乎一致。
要知道,990fx并非原生支持m.2接口,可以预见,Z97,H97才是m.2接口大放光芒的战场。
至于m.2接口的SSD,除了浦科特,创见也是推出了m.2接口的SSD,入门级市场,金胜,金泰克都有相关产品,至于其他大厂必然陆续跟进。
不过,常见的Z97主板使用到的也就是socket 2,也就是pci-E 2x的带宽而已。要打开pci-E 4X,又要看黑科技
Z97 EX6还有独有的Ultra M.2(超级M.2)技术

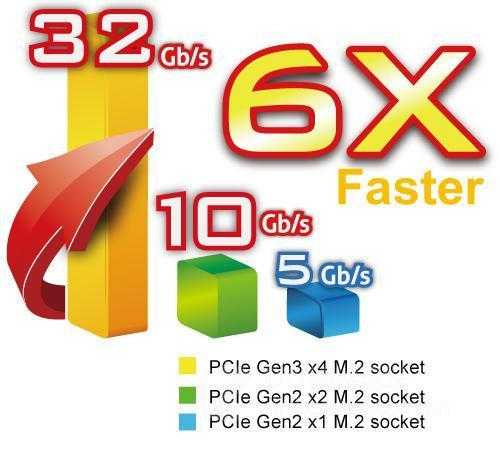

图中的PCI-E 3.0 X4超级M.2接口理论速度为32GB/s,比PCI-E 2.0 X2的M.2接口速度要快3倍!
为什么Ultra M.2(超级M.2)技术能有3倍的速度提升呢?

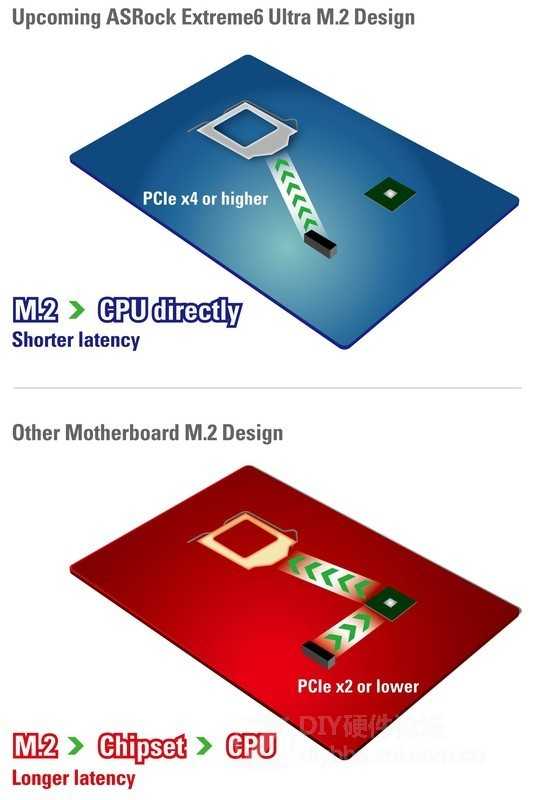

通过这张图,你会明白,下图就是一般Z97主板采用的方式,也就是通过板载芯片提供pcie x2的带宽,而Z97 EX6高明之处在于,绕过板载芯片,直连cpu,而获得pci-E 3.0 4x的极限速度。
可惜要等到月中才能发布,真想试试全新的9系列的原生m.2接口,当然了最好还是pci-E 3.0 4x的,那样子的加载大型游戏,估计就是一闪而过了
