从环保节的话题来看电源结构的走向
来源:荣御达    访问次数:Loading    发布日期:2011.11.24

    二、拓扑电路:拓扑电路的种类决定了电源的转换效率。如果说PFC电路是为国家节约能源的话,那么拓扑电路就是为用户自己节约电费。

    目前市场上的电源主要采用三种拓扑电路,分别是半桥、正激和全桥。其中半桥拓扑因为方案成熟原因,占据了大部分市场,但它的劣势也相当明显,就是转换效率低;正激则分为单管正激和双管正激两种。它主要出现在300W-400W的中高端电源上,可显著提高电源的转换效率,例如通过80Plus认证的电源就主要采用正激拓扑为主;全桥则主要应用在400W以上、80PLUS级别产品,因为在高功耗情况下,正激拓扑很难保证转换效率依然保持在80%以上。

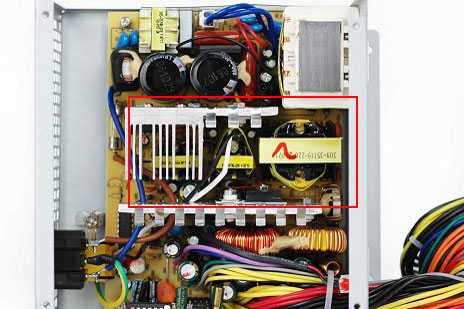

红框所示三个变压器可看作是半桥拓扑的标志(黑熊450)


双管正激拓扑电路,散热片之间只有两个变压器(省电王A6)

    当然,也并非“只有两个变压器”就一定是双管正激。例如全桥拓扑也只有两个变压器,只是全桥拓扑一般用在超过400W的大功率电源上,而400W以下则主要采用双管正激(和半桥)。另外全桥拓扑的两个变压器旁边还配备了四个开关管,结构更复杂。

    从节电结果来看,PFC电路和拓扑电路分别影响着市电电网和个人用电量。例如整机功耗为300W时,以80%的转换效率来算,电源的输入功率为375W(300W/80%),用户需要以375W来掏电费。如果此时功率校准因素为0.9的话,那么市电需要消耗417W(375W/0.9),也就是说国家需要为浪费的42W“埋单”;如果校准因数只有0.7,那么在电网中浪费的电力就高达160W。因此,无论功率校准因数也好,转换效率也罢,都直接影响着主机对电能的需求,和国家发电量有莫大的关系。

    从为国家节约能源并减少排放二氧化碳的利益出发,电源的节能前景需求已经越来越清晰。为此,荣盛达最新推出的省电王A6就把原来黑熊450的被动PFC改进为主动PFC,并把后者的半桥拓扑改进为双管正激拓扑,既节约了个人用户的电费开支,也为国家电网节省了不必要的损耗。
