在服务器电源方面,主要是SSI规范
SSI(Server System Infrastructure)规范是Intel联合一些主要的IA架构服务器生产商推出的新型服务器电源规范。SSI规范的推出是为了规范服务器电源技术,降低开发成本,延长服务器的使用寿命而制定的,主要包括服务器电源规格、背板系统规格、服务器机箱系统规格和散热系统规格。
SSI的四种规范
根据使用的环境和规模的不同,SSI规范又可以分为EPS、TPS、MPS、DPS四种子规范。
EPS规范(Entry Power Supply Specification):主要为单电源供电的中低端服务器设计,设计中秉承了ATX电源的基本规格,但在电性能指标上存在一些差异。它适用于额定功率在300W~400W的电源,独立使用,不用于冗余方式。后来该规范发展到EPS12V(Version2.0),适用的额定功率达到450W~650W。
TPS规范(Thin Power Supply Specification):具有PFC(功率因数校正)、自动负载电流分配功能。电源系统最多可以实现4组电源并联冗余工作,由系统提供风扇散热。TPS电源对热插拔和电流均衡分配要求较高,它可用于N+1冗余工作,有冗余保护功能。
MPS规范(Midrange Power Supply Specification):这种电源被定义为针对4路以上CPU的高端服务器系统。MPS电源适用于额定功率在375W~450W的电源,可单独使用,也可冗余使用。它具有PFC、自动负载电流分配等功能。采用这种电源元件电压、电流规格设计和半导体、电容、电感等器件工作温度的设计裕量超过15%。
DPS规范(Distributed Power Supply Specification):电源是单48V直流电压输出的供电系统,提供的最小功率为800W,输出为+48V和+12VSB。DPS电源采用二次供电方式,输入交流电经过AC-DC转换电路后输出48V直流电,48VDC再经过DC-DC转换电路输出负载需要的+5V、+12V、+3.3V直流电。制定这一规范主要是为简化电信用户的供电方式,便于机房供电,使IA服务器电源与电信所采用的电源系统接轨。
殊归同路EPS
从上述规范我们可以看出,EPS规范电源主要是为需要单电源供应的中低端服务器设计的,设计中继承了ATX电源的设计风格;EPS规范定义的是中低端服务器所用的通用电源供应系统,主要用于单电源模式,支持双处理器系统;在EPS规范中只对电源的容量、引脚等做出了规定,而并没指定确定的电源额定功率,电源开发商可以根据各自不同的开发平台设计不同额定功率的电源,但必须在300-400W范围内。
从接口来说,EPS规范电源和早期ATX电源最直观的区别在于提供了24Pin的主板电源接口和8Pin的CPU电源接口,而随着时间的推移,普通PC对电源的要求也越来越高,双核,SLI等技术越发需要更大的电流,因此很多高端主板也开始采用了EPS规范的电源,即24PIN+8PIN接口,如ASUS P5WDG2-WS 、 DFI NF4 SLI-DR VENUS 。

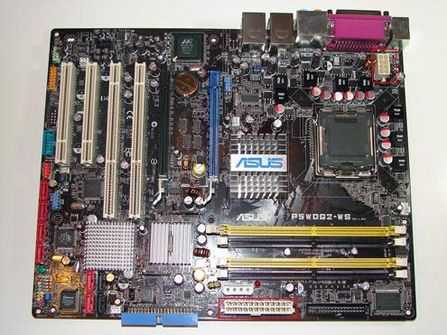

ASUS P5WDG2-WS主板

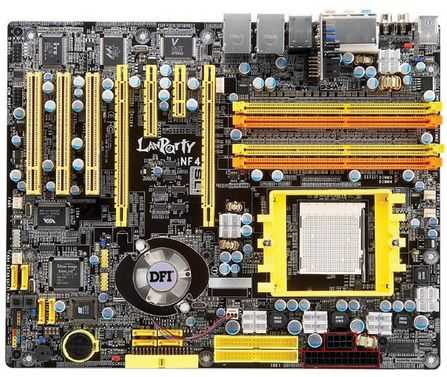

DFI NF4 SLI-DR VENUS 主板
24PIN+8PIN电源接口,其中的8PIN结构兼容P4 4PIN
万无一失TPS
