一级EMI滤波电路

　　1、220交流电进入电源，首先经过扼流线圈和电容，滤除高频杂波和同相干扰信号。这些扼流线圈和电容就组成了一级EMI滤波电路。

二级EMI滤波电路

　　2、通过一级EMI电路后，再由电感线圈和电容组成的二级EMI电路进一步滤除高频杂波。

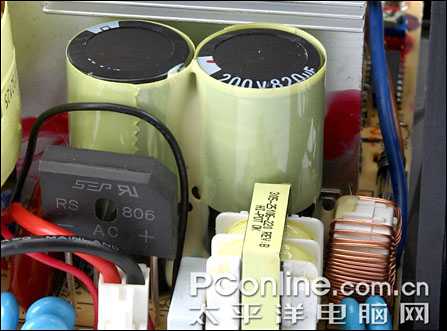

有源PFC(主动式PFC)

　　PFC(Power Factor Correction)即“功率因数校正”，主要用来表征电子产品对电能的利用效率。功率因数越高，说明电能的利用效率越高。通过CCC认证的PC电源，都必须增加PFC电路。PFC电路一般设计在第二层滤波之后，全桥整流电路之前，它在增流滤波电路中有着非常重要的作用，可以在把交流电转换为直流时提高电源对市电的利用率，减少电能损耗，同时使用PFC能减少电源对市电和其它电器的干扰。

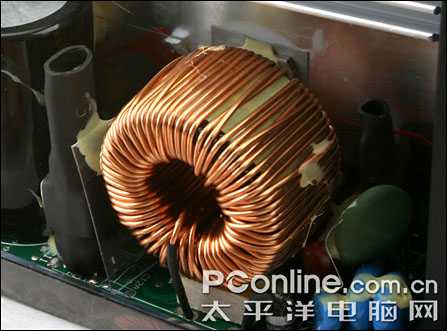

无源PFC(被动式PFC)

　　PFC电路一共有两种，一种是无源PFC(也称被动式PFC)，它一般采用电感直接串联在整流电路中，成本较低，但EMI性能也较差，功率因数一般只有70％左右；另一种是有源PFC(也称主动式PFC)，采用完整的开关转换器电路设计，能让整流电压不随市电变化而波动，功率因数可高达99％，但是相对成本也高出许多。主动式PFC输入电压可以从90V到270V，功率因数高，并具有低损耗和高可靠等优点；可用作辅助电源，而不再需要辅助电源变压器，输出DC电压纹波很小，因此采用主动式PFC的电源不需要采用很大容量的滤波电容。
