另外有必要讲的是SLP-S3#和SLP-S5#信号除了用于控制主机电源外还可以和来自I/O的控制信号PWRLED一起控制系统的状态指示灯。如天禧中用的共阳极双色指示灯。
如图４，前面板接口的P+、G-、Y-三个PIN口就是接共阳极双色灯的。其中P+是共阳极，和+5VSB相连，G-接双色灯的绿色管脚，Y-接双色灯的黄色管脚。指示状态如表二、表三。
表二（双色灯的状态）
|
工作状态
|
P+
|
G-
|
Y-
|
PWRLED-
|
|
正常开机状态（绿色）
|
+5VSB
|
0
|
1
|
0
|
|
STR状态（黄色）
|
+5VSB
|
1
|
0
|
1
|
|
关机状态（灭）
|
+5VSB
|
1
|
1
|
1
|
表三（各状态下SLP-S3、SLP-S5、PWRLED的信号状态）
|
工作状态
|
SLP-S3#
|
SLP-S5#
|
PWRLED-
|
|
正常工作状态
|
1
|
1
|
0
|
|
STR状态
|
0
|
1
|
1
|
|
关机状态
|
0
|
0
|
1
|
分析图４的电路，可知道图４的电路可以实现在三种工作状态通过SLP-S3-、SLP-S5-、PWRLED三个信号控制双色灯，使双色灯在不同的工作状态下指示不同的颜色。（见表二）。下面介绍主机电源的另一个重要信号：PWOK。
PWOK信号

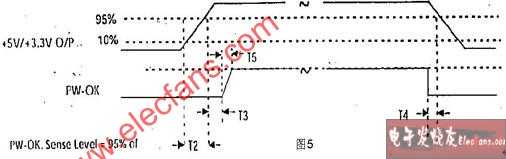

当主机电源开启并稳定工作后，主机电源的PWOK信号被发出。如图５所示。
当+5V或+3.3V电压上升到额定值的95%时开始算起，在经过一段时间T3后PWOK才被发出。这样是为了保证PWOK发出之前+5V或+3.3V有充分的时间达到稳定状态。
那么PWOK信号到底用来控制什么呢？PWOK代表主机电源已经在稳定工作。它和我们上次介绍的RC5057电压调整器发出的VRM-PWRGD（代表RC5057的输出电压已经稳定）结合在一起，经过“与”逻辑后输出给CPU和ICH。ICH接到这个信号后发出PCIRST#，系统才开始进入启动过程。如果PWOK信号受到某些干扰而不稳定，系统将会出现重启。生产中曾经遇到过这种故障，在本文的末尾将会介绍。
对于这部分各主板厂家的设计都没有太大的区别。要说一点的是QDI主板在这个环节的设计和其它厂家稍有不同。QDI的设计是并不引用主机电源的PWOK，而是引用I/O发出的PWOK。也就是通过I/O检测到主板上的各个电压都达到稳定要求后由I/O发出PWOK去和VRM-PWRGD会合。这样做等于在确定了主板上的电压“的确”稳定后才发出PWOK。另外由I/O发出的PWOK信号要比主机电源发出的PWOK信号质量要好。这样多少了以避免由于PWOK信号不稳定造成的系统重启等故障。
二、主板上所需的电压标准
我们看一下主板上都需要哪些电压标准，这些电压标准都用于何种设备、如何得来的。
VCCcore(1.3-2.0V):CPU核心工作电压，由主机电源+5V通过RC5057进行PWM变换而来。
VTT(1.5V)：CPU总线上拉电压。由专门的电压调整器提供。
VCC2.5V：主要是CLOCK CHIP要用到，由专门的电压调整器提供。
VCC1.8V：GMCH和ICH的核心工作电压，由专门的电压调整器提供。
5VSB：串并口、PS/2、USB等接口为实现WAKE UP功能所需的电压标准，直接取自主机电源。
3VSB:这个电压标准用处很广泛，由5VSB 经过电压调整器调整而来。用途是：
为STR状态下的RAM提供电压；
为STR状态下的GMCH、ICH内部的某些模块提供工作电压（比如RTC）；
为LAN、MODEM实现WAKE UP功能提供电压。
VCC3.3V：应用最为广泛，它为主板上大多数元器件提供I/O电压。对于这一电压标准，有些主板厂家直接引用主机电源的VCC3.3V，但有些主板厂家是在主板上另加电压调整器从VCC5.0V转换而来的。
VCC5.0V：主板上最基本的电压标准，主板工作的大部分功率都来源于这一电压标准。通常直接取自主机电源。
+12V：直接取自主机电源，用来驱动CPU供电电路中的两个场效应管作开关动作；还有就是作为CPUFAN、AC97、串并口缓冲器的电源。
-12V：目前只有AC97要用到。
-5V：目前只有极少数ISA到这一电压标准。
