工厂、办公室无网线改造的福音产品-WD-E85M网桥可传2公里
来源:太平洋电脑网    访问次数:Loading    发布日期:2010.09.18


搭建现场测试环境

  为了能测试出WD-E85M的使用效果实际如何,我们搭建了一个简易的现场测试环境。借助大楼内的内线电话系统和两根长1.5米、100米的电话线,一对WD-E85M电话线网桥,以及被广泛使用的常规测试软件Chariot 5.4来进行操作。Chariot测试采用了两台安装Chariot软件电脑,分别接两台WD-E85M的LAN口,而在两台WD-E85M电话线网桥间分别使用长1.5米、100米的电话线,再通过统计一个预定长度和格式的脚本文件,无差错地从一台电脑传送到另一台电脑的时间来计算出WD-E85M电话线网桥的实际Throughput(吞吐量)。

电话线网桥

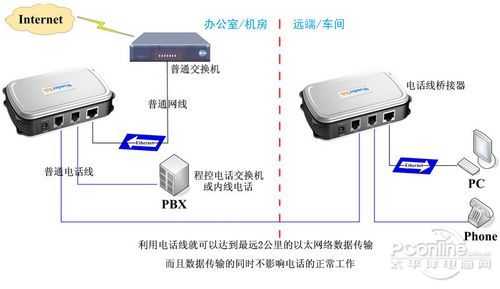

典型应用方案

  上面的拓扑图就是WD-E85M电话线网桥的一个典型应用,机房一般都位于工厂或是大楼的核心位置,所有的通讯线路都会在这有一个汇总。借助一台 WD-E85M电话线网桥,就可以把网络信号调制到现有的内线电话线上去。在分机处再装一台WD-E85M电话线网桥就可以把内线电话线中的网络信号重新解调出来。这就完成了整个电话线传送网络数据的过程。

WD-P85M;电话线网桥;电话线同轴线网络桥接器

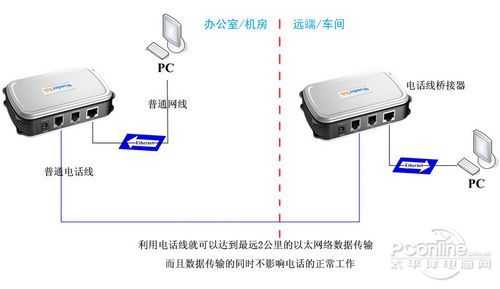

太平洋测试方案

  实际上,那个内部电话交换机都是可选件,没有没都无所谓的,只要有那根电话线在就OK了。电话信号和网络信号虽然在同一根电话线内传输,但实际上它们工作的频率是不同的,所以相互间也没有影响。

电话线网桥

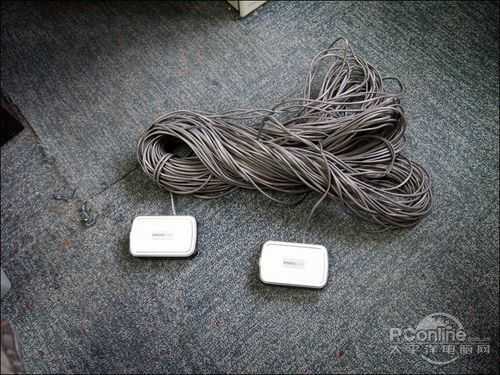

100米长的普通0.5mm铜芯电话线

  测试中我们找来了两根长1.5米和100米的铜芯电话线,注意使用不同的线芯材料会影响设备的实际使用效果,例如用纯铜芯电话线就要比使用铝芯电话线效果好的多。

WD-P85M

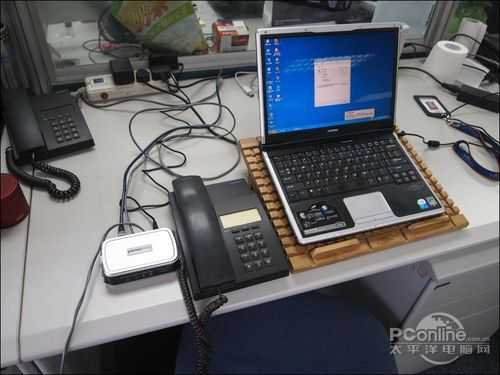

再把桥接器接上太平洋的内线电话系统

  虽然理论上说电话工作时对网络信号的传递是没有影响的,但我们还是在测试过程中不断的拿起和挂断电话给测试增加一些外部干扰,同时在测试过程中,旁边有多台WIFI设备正在工作中。

电话线网桥

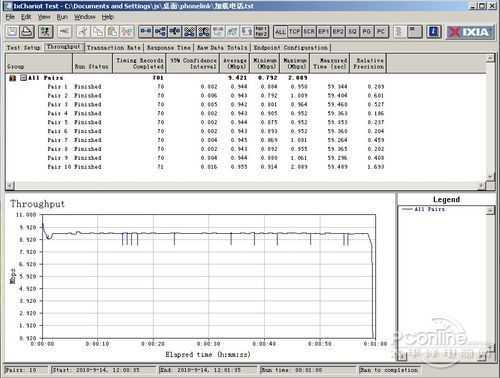

单向数据传输时的速率9.4Mbps

  分别用1.5米和100的电话线做速率带宽测试,在100米内线缆长度对速率的影响可以忽略不计,而且电话机的拿起与挂断对网络带宽的影响也可以忽略不计。

电话线网络桥接器

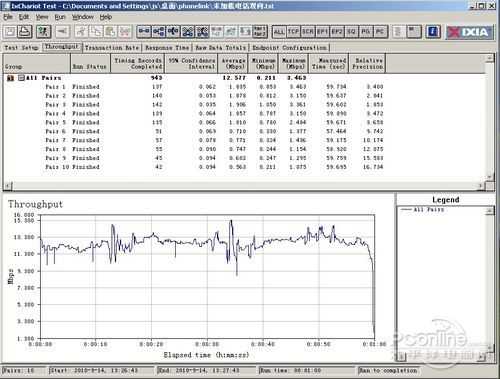

双工双向可用带宽达到了12.5Mbps

  接下来做两工双向的带宽测试,两台电脑在电话线上同时发送和接收数据,尽可能的压榨电话线的可用带宽,测试显示实际带宽提高到12.5Mbps,这差不多是10M集线器的水平了。如果在电话线缆达到1公里的情况下还有这么好的效果,那这个产品对用户就有价值了。
