工厂、办公室无网线改造的福音产品-WD-E85M网桥可传2公里
来源:太平洋电脑网    访问次数:Loading    发布日期:2010.09.18


分解电话线网桥及原理

  WD-E85M电话线网桥是怎么做到在2公里内用电话线就可以送输网络数据的呢?它的里面究竟隐藏了什么秘密,接下来我们就拆开它的内部看看它的构造。

电话线网桥

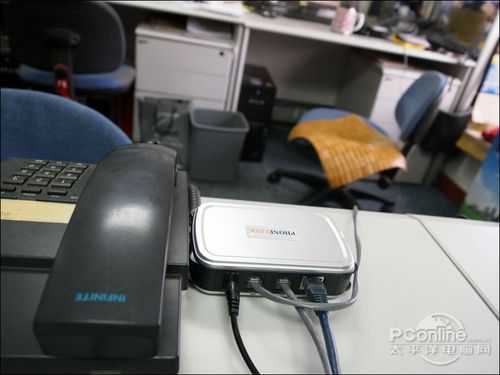

WD-E85M电话线网桥很像ADSL猫

  外表看去,WD-E85M电话线网桥其实很像ADSL猫,它的工作方式也和ADSL猫类似。话音信号使用20Hz~3.4KHz的频段,XDSL(含ADSL)使25Khz ~ 1.1Mhz的频段,WD-E85M电话线网桥使用4.3-20.9MHZ的频段,所以在使用WD-E85M电话线网桥传送网络数据时并不会干扰电话话音业务的使用。

电话线网络桥接器

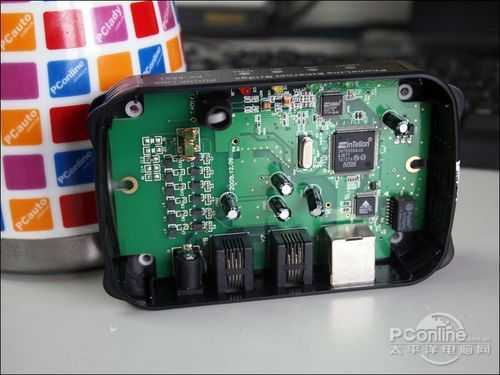

WD-E85M电话线网桥的内部结构很简单

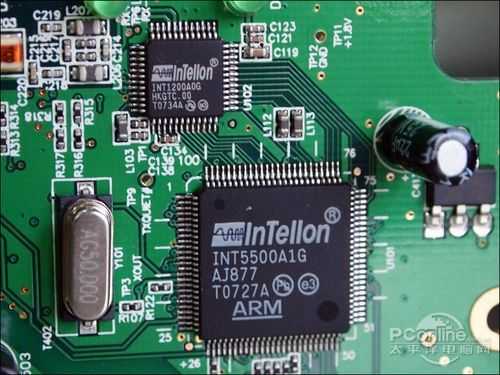

  拆开来看WD-E85M电话线网桥的结构很简单,主要有二大块区域构成,Atheros  InTellon的高速电力线芯片INT5500集成电力线MAC / PHY的收发器,它的同伴INT1200是模拟前端集成电路。INT5500CS芯片组完全符合的HomePlug ® 1.0规范,并能在电话线、电力线、CCTV同轴电缆上提供高达85 Mbps的数据传输能力。

电话线 同轴线网络桥接
INT5500CS芯片组

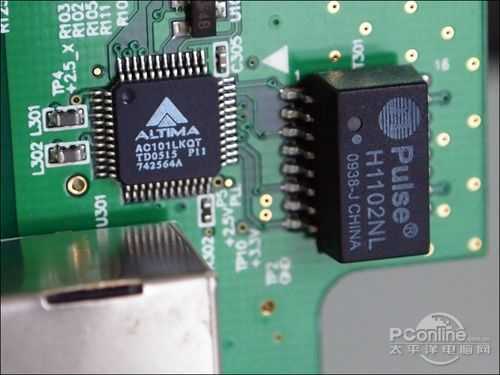

  下面这个区域就是电话线网桥的以太网部分,它由一个开关和一个ALTIMA AC101芯片组成,提供最高10/100Mbps的网络带宽。

WD-P85M
10/100Mbps 速率的ALTIMA AC101芯片

  电话线网桥WD-E85M理论最高能提供85Mbps的网络带宽,理论最远可以达到1.5公里的传输距离,在实际应用中,使用0.5mm的铜芯电话线可以达到1公里的传输距离。
